电控产品

电气系统：有多种控制系统可供用户选择。

        1）普通型：选用国内电气生产厂家、定点购买元件。元件经过筛选，其特点是价格较低，维护方便。

        2） PLC型：其特点是数字控制，故障率低。

        3） 变频型：是目前为止节能控制方式。

        4） 在控制系统中，根据新煤安规程，设置了过速、过卷、过负荷、欠压、油温、限速、闸瓦间隙、松绳等多种安全功能保护。

        5） 变频-PLC电气设备

电气系统：有多种控制系统可供用户选择。

1）普通型：选用国内电气生产厂家、定点购买元件。元件经过筛选，其特点是价格较低，维护方便。

2） PLC型：其特点是数字控制，故障率低。

3） 变频型：是目前为止节能控制方式。

4） 在控制系统中，根据新煤安规程，设置了过速、过卷、过负荷、欠压、油温、限速、闸瓦间隙、松绳等多种安全功能保护。

5） 变频-PLC电气设备

总则：

本交流电控系统设备符合下列文件的规定和基本要求：

1．《煤矿安全规程》（2010年版）。

2．《金属非金属地下矿山安全规程》（GB16424-1996）。

3．《矿山电力设计规范》（GB50070-94）。

4．《低压配电设计规范》（GB50054-95）

5．(89)中煤总生机字第128号文件规定的各项保护及后备保护功能。

6．《工业过程测量和控制装置的电磁兼容性》（GB/T13926-92）

7．《JB4263-86交流传动矿井提升机电控设备技术条件》

8．现行电工委员会及有关标准

9． 进口电气设备遵守电工委员会IEC标准

10．电控装置的电磁兼容性符合《工业无线电干扰基本测量方法》（GB3907-83）、《电气设备的抗干扰特性基本测量方法》（GB4859-84）

基本参数

主回路控制方式：全数字变频调速，容量选择足够裕量。

控制回路方式：PLC 可编程序控制器。

1)、控制设备类型：采用新型电控系统，全数字变频调速，西门子S7-PLC控制，控制原则符合提升工艺要求，并具有更完善的软硬件保护环节，各主要保护实现双重保护。电控系统根据信号去向情况，手动或半自动加速，自动减速、自动停车。

特点：

①、无级调速、速度稳定且连续可调；

②、与传统的转子串电阻形式相比节能显著；

③、技术好，代表着提升机交流电控的发展方向；

④、技术成熟，已进入推广阶段

⑤、无噪音，占地面积小；

2)、提升操作系统满足手动、半自动、自动。

3)、操作手柄采用新型主令开关，操作灵活，可靠。

3.4.1 低压电源柜、变频控制柜

双回路电源进线，并具有相应的控制、测量和保护功能；双回电源进线采用一用一备工作方式。

为电控系统的辅助设备（液压站、润滑站等）提供0.22/0.38kV三相电源。其馈出回路选用开关及其它保护、控制、测量和信号元器件。

在柜内设不间断电源装置UPS，向控制设备和PLC供电，以保证低压电源故障后，能够使提升机实现可靠的安全制动和数据保持。

提供进线电源的过流保护和进线电源的电压、电流检测；

采用威康变频器作为数字化调速装置，实现无级调速，真正做到稳速运行；取消了大量转子电阻，显著降低使用能耗，节约运营成本；也减少了占地面积；具有很强的抗干扰能力，环境适应性强；谐波分量小，对电网无公害；采用变频的矢量控制技术，实际速度紧跟预定速度变化，速度图从等速段向减速段、减速段向爬行段过渡的平滑性好，与直流拖动的提升机相比，具有更优的调速性能；具有很好的堵转特性，堵转电流可以随意设定，并且实际电流值不会超过设定值；矿井提升机数字化变频电源装置根据“S”型给定曲线运行，使得加速度的变化率da/dt较小或恒值，启动停止过程中对机械系统的冲击较小，对于副井提升的提升机而言，人员乘坐感觉舒适；通过人机对话界面，使用调试方便，根据不同的使用场合，设定的参数少；具有强大的内部软件故障以及外部线路故障的诊断功能，在诊断到故障的情况下，装置首先自动停止工作，防止故障进一步扩大，同时进行准确的故障报警；计算机全数字控制，调试方便、性能稳定、可靠性高。

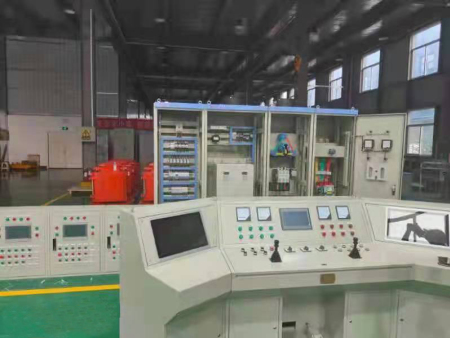

3.4.2 PLC控制操作台

采用可编程控制器（PLC）S7-实现提升工艺的控制，互相监视、安全保护相互冗余。 PLC控制系统有DI/DO、AI/AO、高速计数、通讯等组成，并具有一定的余量。

具有功能：

安全回路由PLC及继电器冗余实现；

全行程速度监控，实际速度超过给定速度的8%预报警，等速段超过给定速度的15%、减速段超过给定速度的10%进行安全制动；

过卷0.5m实现安全制动；

闸瓦磨损及弹簧疲劳保护；

与信号系统的软、硬件
