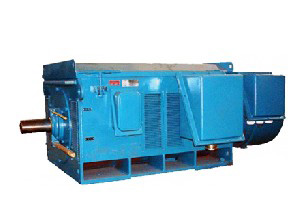

YR系列绕线转子电动机

    YR系列(IP23)电动机为防护式绕线转子三相异步电动机，其中，YR400是新设计的低压大功率电机。电动机的功率等级和安装尺寸符合IEC标准，外壳防护等级为IP23，冷却方式为IC01，连续工作制（S1）。适用于不含易燃、易爆、腐蚀气体和较为清洁的自然场所。

YR系列(IP23)电动机为防护式绕线转子三相异步电动机，其中，YR400是新设计的低压大功率电机。电动机的功率等级和安装尺寸符合IEC标准，外壳防护等级为IP23，冷却方式为IC01，连续工作制（S1）。适用于不含易燃、易爆、腐蚀气体和较为清洁的自然场所。

本系列电动机能在较小的起动电流下，提供较大的起动转矩，并且能在范围内调节转速，可广泛使用于：（1）需要比鼠笼转子电动机更大的起动转矩；（2）馈电线路容量不足以起动鼠笼转子电动机；（3）起动时间较长和起动比较频繁；（4）需要小范围调速；（5）联成"电轴"作同步传动等场合。如：绞车、提升机、拔丝机、压缩机、球磨机、榨糖机、卷扬机、传输带等需要重负载起动、短时过负荷运行的机械设备。

本系列电动机具有效率高、过载能力强、噪声低、振动小、结构可靠、外型美观等优点，特别适合对外出口，并可与进口设备配套、互换。本系列电机是用于取代JR、JR2、JR3等老系列绕线转子电动机的升级换代产品，是实现节能降耗、提高配套主机技术水平和运行可靠性的理想产品。

电动机采用B级或F级绝缘，额定电压为380V（也可制成660V），额定频率为50Hz，定子为Δ接法（660V时为Y接法），转子为Y接法。 电动机的结构及安装型式为IMB3（机座带底脚，端盖无凸缘，卧式）。定子出线方式：H160-315侧出线；H355-400顶出线。

本系列电动机可满压直接起动，但在起动时转子回路需要接入起动变阻器或频敏电阻，起动完成后正常运行时应将转子绕组的三根引出线短接。不允许在集电环或刷握（包括三根引出线）上直接短路起动使用。下图为使用起动变阻器的接线原理图（供参考）。

型号说明:

例如：YR(IP23)400 L 3-8 J

YR：绕线转子三相异步电动机

(IP23)：防护等级代号

400：中心高（mm）

L：机座长度代号

3：铁芯长度代号

8：极数

J：在标准功率等级的基础上增加的功率档

额定电压 380V 额定频率 50Hz

功率范围 4～630 KW 防护等级 IP23

绝缘等级 B级 或 F级 冷却方式 IC01

工作方式 S1 极 数 6、8、10
